电子式拉力试验机的功能特点以及测量原理是什么？

发布日期：2018-11-11 作者：点击：

电子式拉力试验机作为一款被各行业广泛应用的试验设备，是用来对各种金属、非金属以及复合材料进行力学性能测试和分析研究的，拉力机采用的是微型直流伺服电动机为动力源，单片微机实时显示试验数据和试验状态，对试验过程的控制是通过单片机自动控制来实现的，可以自动计算出被实验材料的最大实验值、断裂值等数据。下面小编为大家介绍拉力记得功能特点以及它的测量原理。

电子式拉力试验机的主要功能有：

1、限位保护，具有程控和机械两级限位保护；
2、过载保护，当负荷超过各档最大值的3-5%时，自动停机。

3、自动停机，试样断裂后，移动横梁自动停止；

4.过程实现，试验过程、测量、显示等均由单片机实现；

5.自动标定，系统可自动实现示值准确度的标定；
电子式拉力试验机的特点：
采用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率(需加配引伸计)、抗拉强度、弹性模量的功能，自动统计结果;自动记录最大点、断裂点、指定点的力值或伸长量;采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表，产品性能达到国际先进水平。
电子式拉力试验机的测量原理：
1、拉力试验机力值的测量是经过测力传感器、扩大器和数据处置系统来完成测量。从资料力学上得知，在小变形前提下，一个弹性元件某一点的应变ε与弹性元件所受的力成正比，也与弹性的变构成正比。以S型试验机传感器为例，当传感器遭到拉力P的效果时，因为弹性元件外表粘贴有应变片，由于弹性元件的应变与外力P的巨细成正比例，故此将应变片接入测量电路中，即可经过测出其输出电压，然后测出力的巨细。

2、横梁位移的测量其道理同变形测量大致一样，都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。

3、形变的测量经过形变测量安装来测量，它是用来测量试样在实验进程中发生的形变。该安装上有两个夹头，经由一系传记念头构与装在测量安装顶部的光电编码器连在一同，当两夹头间的间隔发作转变时，带动光电编码器的轴扭转，光电编码器就会有脉冲旌旗灯号输出。再由处置器对此旌旗灯号进行处置，就可以得出试样的变形量。

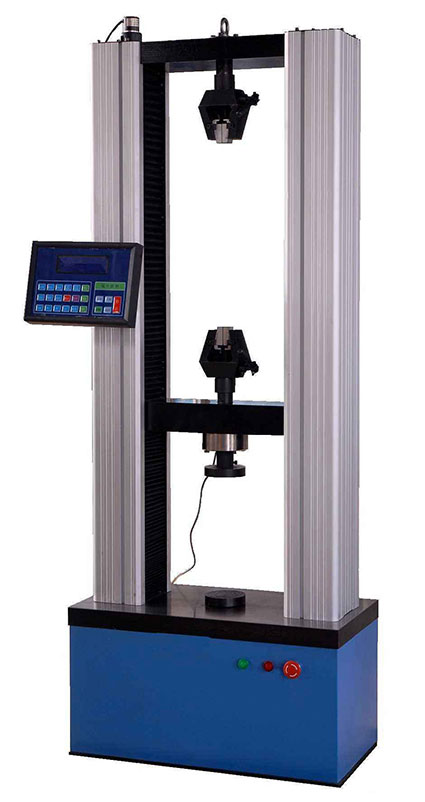

电子式拉力试验机
