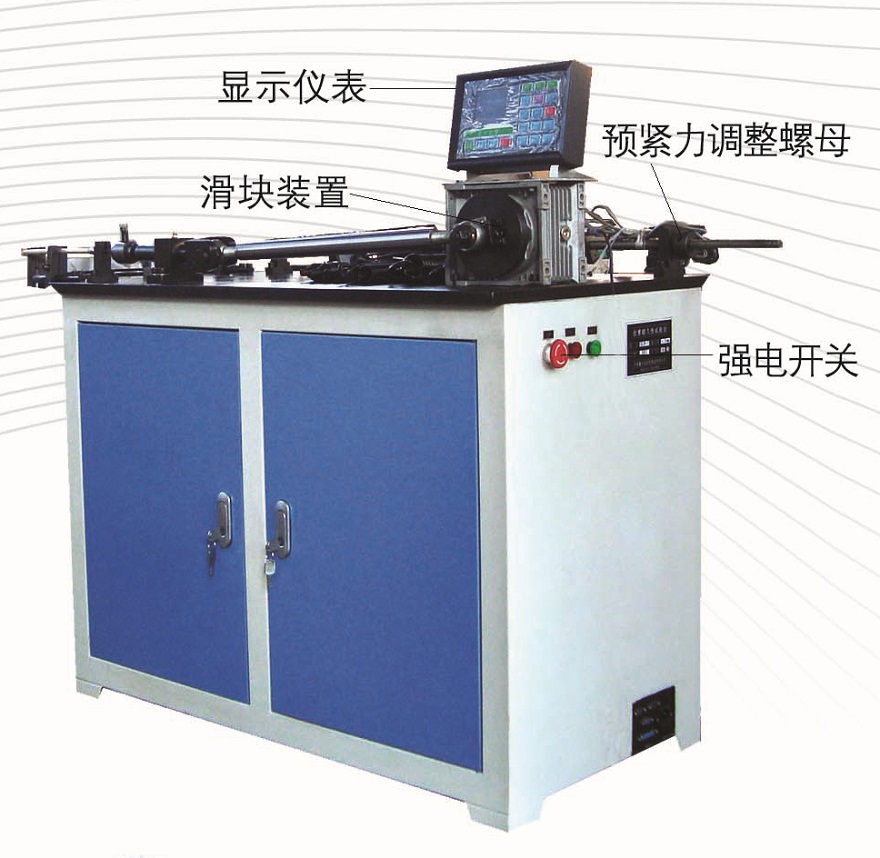

该检测设备是机电一体化设备，主要由电器控制箱1、主机2、强电操作面板3、拉索卡具4、负荷传感器5、调整丝杆6等组成。

1、主机部分

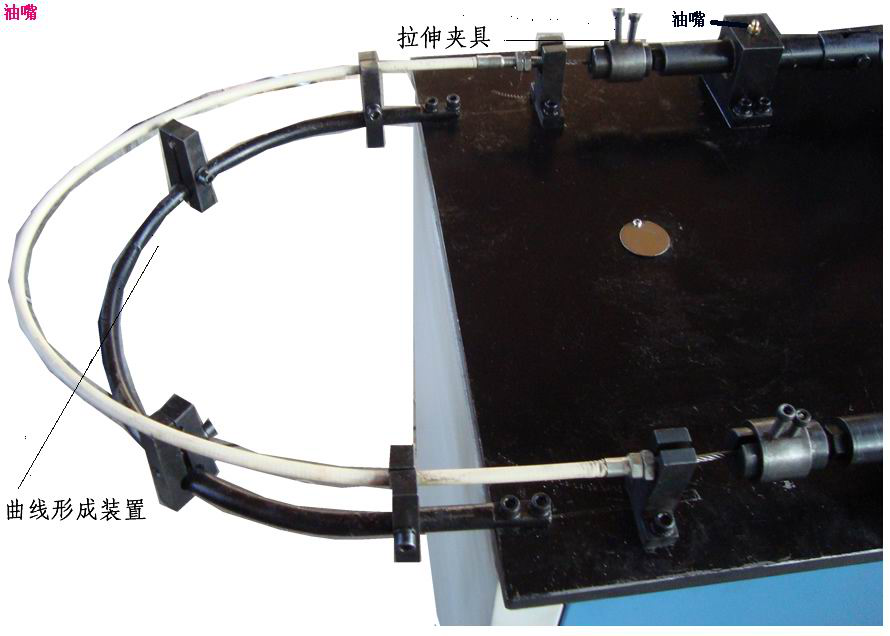

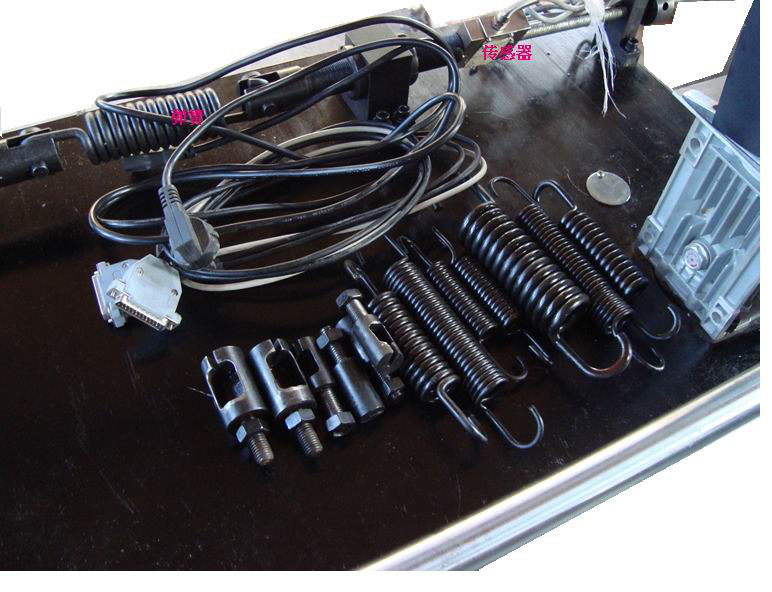

主机部分是检测设备的传动部分，它为试样提供符合标准的试验空间，所有的拉索卡具都需装在主机平台方能进行试验。它主要包括1.工作台 2.减速机 3.连杆机构 4.电机5.曲线形成机构6.弹簧7.传感器8.调整丝杆等部分组成。工作台是主机的主要支撑件，所有的传动系统都安装在工作台上，电机系统安装在工作台的下部，减速机的输出通过主轴和连杆机构相连，电机的转动带动减速机转动。在减速机上的主轴转动，连杆机构和主轴通过压紧螺母连为一体，主轴转动时，使连杆可以往复运动，试验过程是通过连杆可以往复运动来实现的。负荷传感器通过丝杆连接在调整螺母上。预紧力的调整就是通过调整滚花螺母来实现的。

2、电器控制部分

电器控制部分包括强电操作面板和电器控制箱两大部分。强电操作面板，它包括急停和电机开关按钮，和强电板共同构成系统的强电控制部分。电器控制箱它是系统的控制核心，试验过程的所有操作都是通过操作这些按键来实现的。
