1、土工布专用试验机主机为门式预应力框架，轴向刚度高。它主要由上横梁、移动横梁(中间部位)、台面及光杠组成框架式结构，滚珠丝杠固定在台面和上横梁之间。两滚珠丝杠之丝母及两光杠之导套固定在移动横梁上。

2、 结构原理： 采用圆弧同步带轮减速，滚球丝杠传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能。

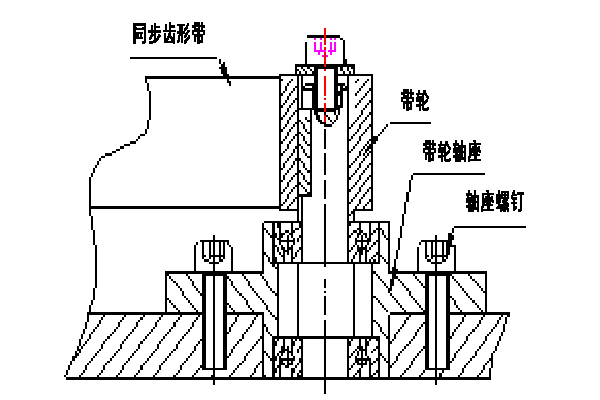

 图1：传动示意图

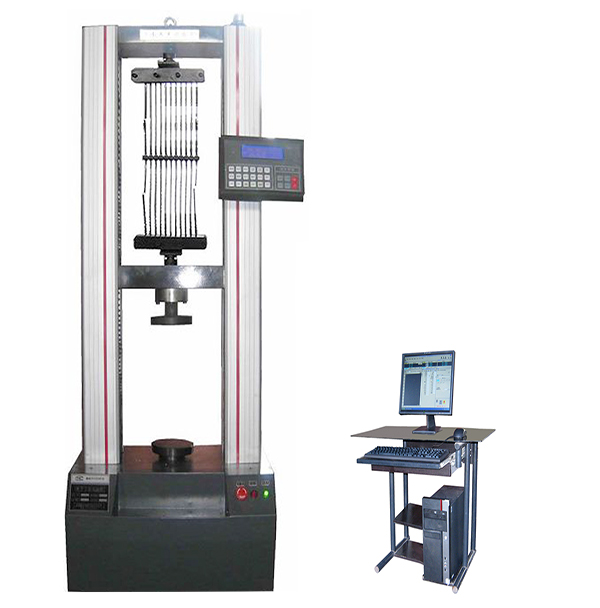

图2：主机示意图

3、 采用了双空间结构，上空间用于拉伸试验；下空间做出穿刺和顶破。

4、 传动平稳，响应快，噪声低。

5、 伺服单元采用全数字交流伺服电机和驱动器，调速范围宽，精度高。

6、 具有自动调零、自动标定等功能。

7、 保护功能：具有超载、超行程、过压、过流、过热等保护功能。
