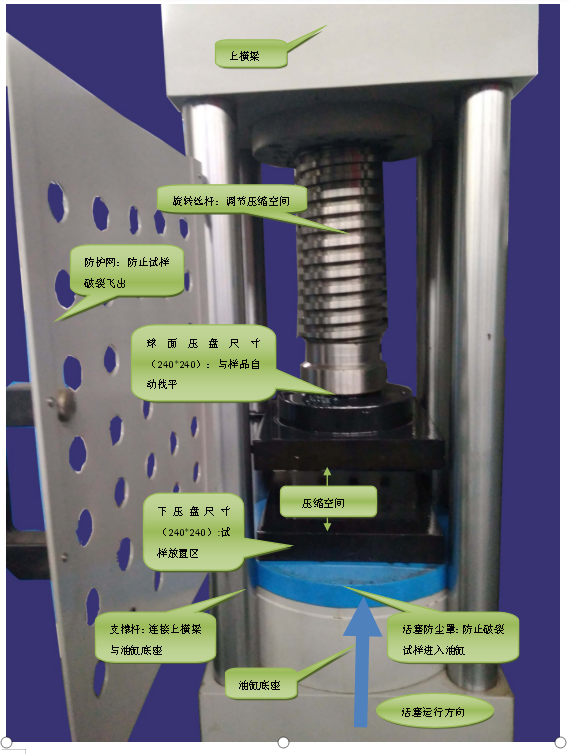

1、丝杆及压盘部分结构说明：

注：根据客户样品尺寸的大小可定做不同大小的压盘尺寸

2、送油阀接口说明：

A口说明：当送油阀打开时A口出油进入油缸。 送油阀关闭时不工作

B口说明：油泵打开时B口始终为进油状态（送油阀打开时A口工作，送油阀关闭时C口工作）。

C口说明：当送油阀关闭时油从B 口进入然后经过C口回油箱。送油阀打开时C口不工作。

D口说明：送油阀间隙溢油孔。

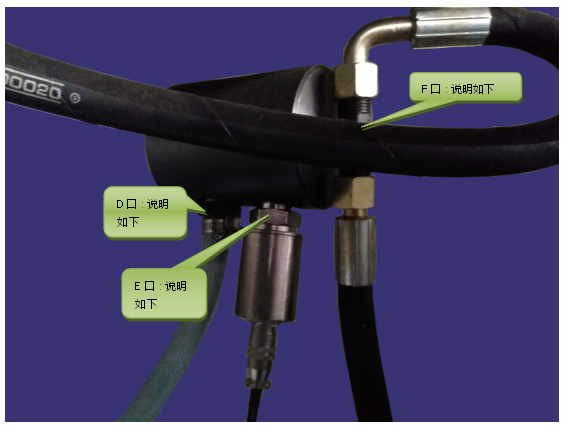

3 、回油阀接口说明：

D 口说明：回油阀打开时油缸里面的油经过D 口回入油箱（回油阀关闭时D 口不工作）

E 口说明：压力传感器接口（经过油缸受力压力读取油缸受力数据）

F口说明：回油阀打开时油缸里面的油经过活塞自重回到F口经过D 口回到油箱（回油阀关闭时F口不工作）

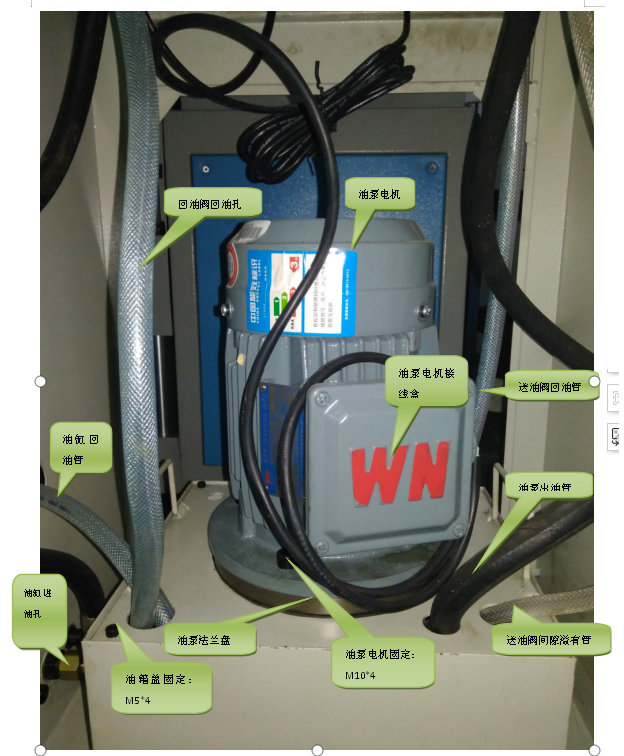

4、油箱及油泵接口说明：

注：油缸回油孔、送油阀回油孔、回油阀回油孔可相互使用或同时使用。

组装图如下：
