无齿夹持，精准测控|鑫光微机控制电液伺服无齿钢绞线试验机：为预应力材料检测提供创新解决方案

发布日期：2026-04-14 作者：点击：

在高速铁路、公路桥梁、大跨度场馆及大型建筑等现代工程中，预应力钢绞线作为核心受力构件，其力学性能检测的准确性直接关系到工程安全。然而，传统钢绞线拉伸试验长期面临“断钳口”率高、需消耗铝片与金刚砂、操作繁琐等行业痛点。济南鑫光试验机制造有限公司（以下简称“鑫光”）微机控制电液伺服无齿钢绞线试验机系列，以自主研发的无齿圆弧形钳口技术为核心，为预应力钢绞线的生产检验、质量认证及工程验收提供更高效、更精准、更经济的测试解决方案。

无齿钢绞线钳口的技术优势体现在以下几个方面：

1.圆弧形夹持面，均匀受力：夹持面无齿，弧度对应的圆周角＜90°，两个钳口对合时形成圆形，直径与钢绞线公称直径相同，确保6根钢丝同时受到有效夹持力，钢丝之间缝隙减少，整体受力均匀。

2.无需辅助耗材，降本增效：彻底告别铝片、胶水、金刚砂等辅助材料，节省拆装工序和清理步骤，单次试验时间大幅缩短，试验成本显著降低。

3.高硬度夹持层，经久耐用：无齿钢绞线钳口通过热处理形成夹持层，硬度控制在HRC58±3.2，确保钳口整体强度大于钢绞线硬度，减少钳口损伤，使用寿命远超传统有齿钳口。

4.多规格一体，快速切换：钳口上可平行开设多个圆弧夹持口，可涵盖常见钢绞线规格，无需拆卸钳口，直接滑动即可完成规格切换，大幅提升试验效率。

无齿钢绞线试验机主机采用液压加载结构，试验位置符合人机工程学设计，操作便捷舒适。主机采用油缸下置式、四立柱两丝杠结构，拉伸空间位于主机上方，压缩试验空间位于下横梁和工作台之间，刚性强、稳定性高。设备配备自主研发的全数字多通道闭环测控系统，具有三闭环功能，支持应力、应变、位移等多种控制方式，并可进行无冲击切换。系统采用计算机总线设计，试验力示值精度优于±0.5%，有效测量范围覆盖2%～100%FS。控制系统支持等速率试验力、等速率应力、等速率位移等多种控制方式，PID参数可在线调整。试验过程中实时显示力-位移、应力-应变等多种曲线，自动计算抗拉强度、规定非比例延伸强度（Rp0.2）、弹性模量、延伸率等关键指标，并自动生成符合标准要求的检测报告。

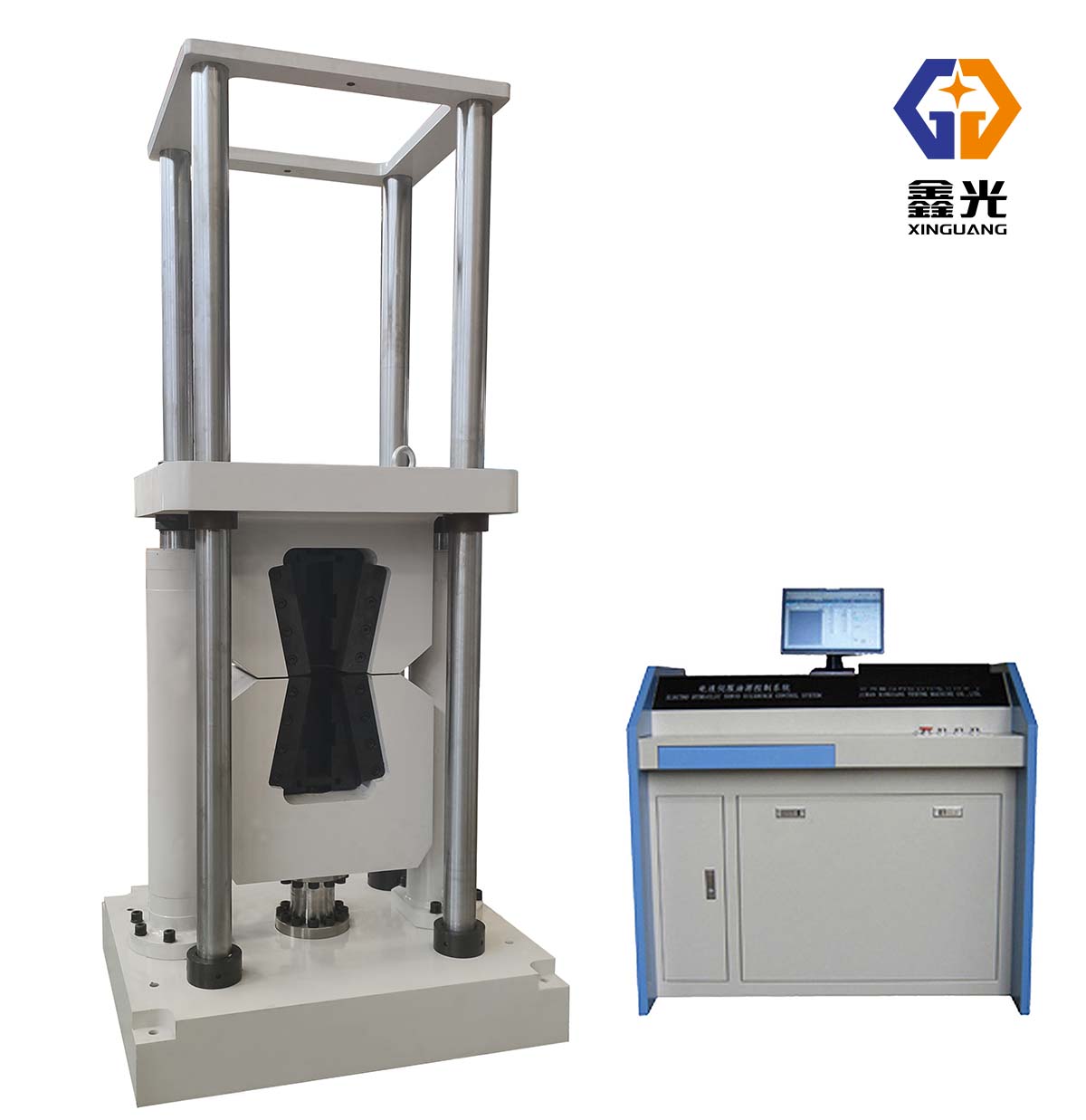

无齿钢绞线试验机

无齿钢绞线试验机符合以下国家标准及行业规范：

-GB/T5224《预应力混凝土用钢绞线》

-GB/T228.1《金属材料拉伸试验第1部分：室温试验方法》

-GB/T16826《电液伺服万能试验机》

-JJG139《拉力、压力和万能试验机检定规程》

产品广泛应用于以下领域：

-桥梁工程：斜拉索、悬索桥主缆、体外预应力钢绞线的拉伸强度与弹性模量评估

-轨道交通：高速铁路无砟轨道、地铁隧道管片预应力体系的材料检测

-建筑领域：高层建筑核心筒预应力筋、地下室抗浮锚杆的承载能力验证

-质检机构：作为第三方检测认证的核心设备，执行预应力钢材产品质量监督检验

-科研院所：新材料、新工艺的研发验证与力学性能分析

-水利水电：大坝预应力锚索、水工闸门启闭机拉杆的耐久性分析

关于鑫光：

济南鑫光试验机制造有限公司成立于2002年，是一家专业从事力学试验仪器研发、制造和销售的国家高新技术企业。注册资金壹亿元，公司员工120余人，建筑面积约16000平方米，各类大型数控加工中心、专用机床设备151台（套），加工生产能力位居行业前列。

公司主营产品涵盖电子万能试验机、液压万能试验机、电液伺服疲劳试验机、无齿钢绞线试验机、卧式拉力试验机、压剪试验机、静载锚固试验机、松弛试验机、全自动冲击试验机、高强螺栓检测仪等全系列品类，广泛应用于国防军工、科研院所、质检机构及各大厂矿企业，远销北美、欧洲、中东、东南亚、韩国等国际市场。
