济南鑫光XGGC-327桥隧装配公差试验台助力智慧建造

随着我国交通基础设施建设的飞速发展，桥梁、隧道工程对预制构件的精度要求日益严苛。该客户是国内领先的路桥施工企业，承担了多项跨江海特大桥及山岭重丘区隧道群的建设任务。

在传统的施工模式下，预制桥墩、隧道管片及大型支座在施工现场常因“公差超限”导致无法顺利拼装，不仅延误工期，还增加巨大成本。为了从源头把控质量，该单位成立了智能化检测中心，急需一台能够模拟现场受力状态并精确测量大型构件装配公差的专用设备。

在大型桥隧工程中，预制构件（如管片、桥墩）尺寸大、重量重。

1.返工成本高：如果在吊装时发现尺寸偏差（公差超标），导致无法拼装或缝隙过大，往往需要动用大型吊车翻修，单次成本动辄数十万。

2.检测手段落后：以往多用钢尺在平地上量测，无法模拟构件在真正“撑紧受压”状态下的配合间隙。

3.设备承载不足：普通压力机空间小，无法放入这种大型弧面或重型块状体。

设备定义：什么是桥隧装配公差试验台？

这是一类集几何测量与力学性能于一体的非标定制设备。它不同于普通压力机，其核心功能在于：

1.空间尺寸测量：模拟构件在受力前的原始几何尺寸及形位公差（如垂直度、平整度）。

2.模拟装配：通过液压伺服加载，模拟构件在工程实际中的受力状态，测量其在荷载作用下的变形量，验证拼装接口的匹配性。

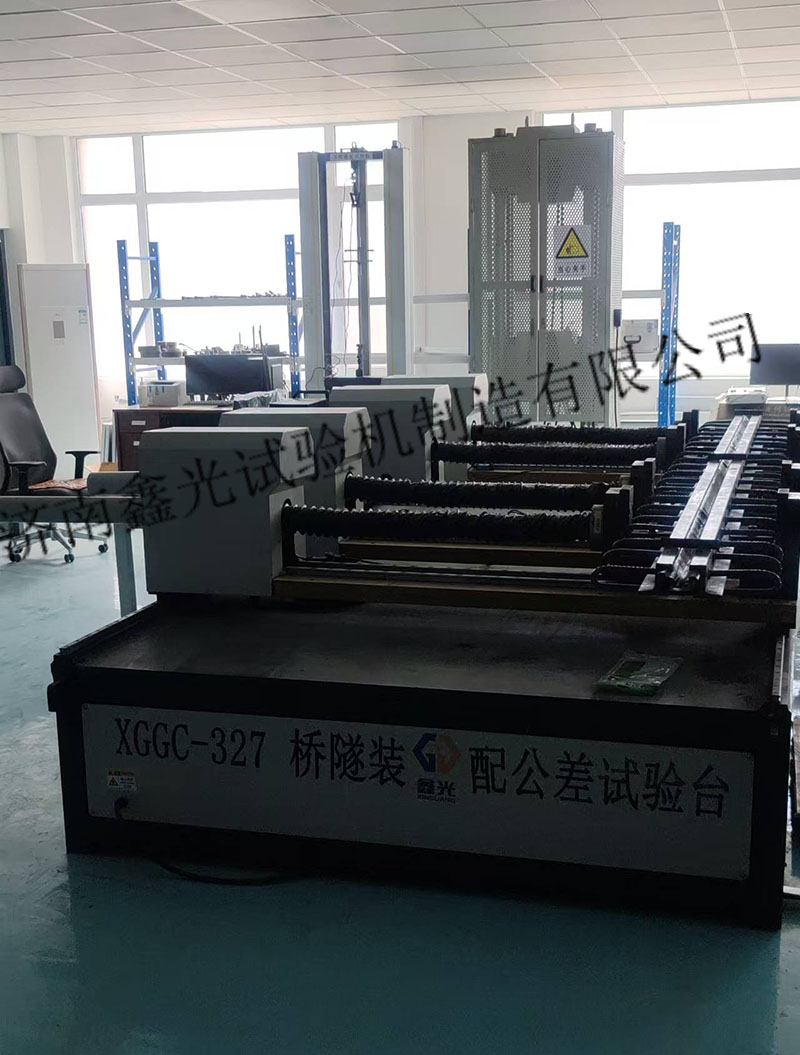

桥隧装配公差试验台

这台XGGC-327试验台的核心逻辑是“模拟装配”——在出厂前，模拟工地上不利的受力工况，测量构件的装配公差。

1.大空间+移动小车（解决“进得去”）：

利用大跨度空间和移动小车，管片或预制构件可轻松推入试验中心。图片中地面的轨道痕迹清晰可见，证明了设备的高效流转设计。

2.伺服精准施压（解决“测得准”）：

通过顶部油缸施加相当于实际拼装力的荷载，在此压力下通过高精度位移传感器测量变形。这能精准检测出构件在受力下的平面度、垂直度及变形量。

3.防坠安全锁（解决“扛得住”）：

针对大重量试件，设备配备高强度防坠落装置，确保在发生意外破裂时，坠落物不会伤及设备主体，保障人员与资产安全（这在处理混凝土管片时尤为重要）。

1.机型结构：四立柱大跨度框架，拓展性强，刚度大，变形小

2.承载系统：轨道移动小车+大型承载平台，解决超重试件搬运难题

3.控制系统：伺服闭环控制，精准模拟拼装压力

4.安全设计：多重限位保护+防坠装置

5.适用范围：隧道管片、预制桥墩、大型支座、装配式建筑连接件

6.对于桥梁、隧道、管廊等工程，每一个大型预制构件的精度都决定了百年的安全底线。济南鑫光XGGC-327桥隧装配公差试验台，以非标定制的智慧，解决了超大构件检测“进不去、测不准、不安全”的行业难题。
