卧式结构，巨力测控|鑫光微机控制电液伺服卧式拉力试验机：为超长构件与大型结构件提供可靠拉伸测试保障

在电力输变电工程、大型桥梁建设、海洋工程、起重吊装及国防军工等领域，绝缘子、钢绞线、索具、锚链、吊装带及大型结构件等产品的拉伸力学性能直接关系到工程的安全性与可靠性。传统立式拉力试验机受空间限制，难以满足超长试样的装夹与测试需求。济南鑫光试验机制造有限公司（以下简称“鑫光”）微机控制电液伺服卧式拉力试验机系列，为超长试样、超大吨位材料的拉伸性能检测提供高精度、全自动的测试解决方案。

鑫光卧式拉力试验机采用卧式框架结构，彻底解决了超长试样装夹困难的问题，严格遵循国家及行业标准设计，具备以下突出优势：

一、全系列吨位覆盖，满足多样化需求

针对不同规格的测试需求，鑫光可提供100kN、300kN、600kN、1000kN、2000kN、3000kN、5000kN、6500kN等多种吨位型号，试验力覆盖范围广。主机采用卧式框架结构（双框架反力架结构），框架刚性强、稳定性高，确保大吨位加载时测试数据的真实可靠。

二、超大试验空间，轻松应对长试样

试验空间可根据用户需求定制，充分满足绝缘子、钢绞线、锚链、吊装带等超长试样的装夹要求。设备一端装有升降翻转平台，可灵活调整试样高度及角度，操作便捷高效。活塞行程可达700mm，位移测量范围覆盖全行程。

三、高精度测控系统，数据真实可靠

配备高精度负荷传感器与位移测量系统，试验力示值精度优于±1%（1级精度），有效测量范围覆盖2%～100%FS。位移分辨率高达0.001mm，可精确捕捉试样在加载过程中的微小变形。测力方式采用负荷传感器直接测力，确保测量全程精准。

四、全自动闭环控制，智能加载

采用品牌微机控制高精度电液比例阀，驱动精密液压缸，吸收日本岛津试验机公司的先进试验机控制技术。控制系统支持等速位移控制、等速试验力控制，具有任意试验力点设定及保持功能。可实现试验过程的自动控制、数据采集、处理、分析及显示。

五、低噪音液压系统，节能环保

主机侧面安装有液压加载系统，采用低噪音液压泵机组及高精度电液控制阀，确保系统高精高效、低噪音、快速响应。采用敏感压力补偿系统控制，使液压系统结构大大简化，噪音更低，在非满载工作条件下基本为“静音”工作，无需增加繁琐的冷却系统，也无需为隔离噪音而将液压系统外置其他房间。

六、智能软件系统，功能强大

鑫光自主研发的测控软件采用中文Windows平台，界面美观大方。可显示多种试验曲线：试验力-时间、试验力-位移、试验力-变形、应力-应变、变形-时间等，具有试验力、位移、时间及试验曲线动态显示等功能。试验结果可查询和打印，自动生成符合标准要求的检测报告，数据支持Word、Excel、PDF等多种格式导出。

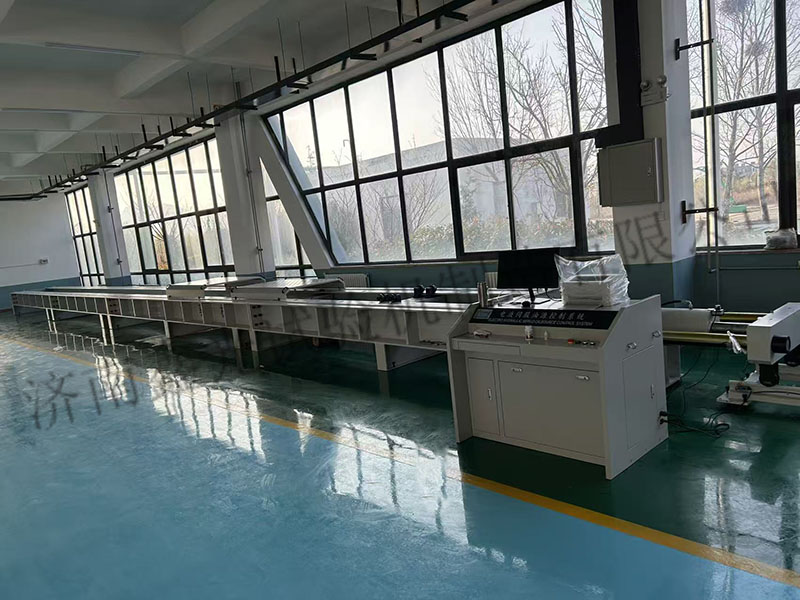

卧式拉力试验机

鑫光电液伺服卧式拉力试验机符合以下国家标准及行业规范：

-GB/T2611《试验机通用技术要求》

-GB/T228.1《金属材料拉伸试验第1部分：室温试验方法》

-JJG139《拉力、压力和万能试验机检定规程》

-GB/T8170《数值修约规则》

产品广泛应用于以下领域：

-电力行业：盘形悬式瓷绝缘子、棒形支柱绝缘子、复合绝缘子等电力装备的拉伸负荷、破坏负荷检测

-索具行业：钢丝绳、吊装带、缆绳、起重索具的拉伸力学性能试验

-链条行业：模锻链、叉型链、双铰接链、标准及非标准链条的拉伸试验

-锚链行业：船舶锚链、系泊链的拉伸性能验证

-钢绞线行业：预应力钢绞线的抗拉强度、规定非比例延伸强度检测

-电力金具：电力线缆、金具、连接件的拉伸性能测试

-质检机构：作为第三方检测认证的核心设备，执行各类超长构件产品质量监督检验

-科研院所：新材料、新工艺的研发验证与力学性能分析
