压剪复合，精准测控|鑫光电液伺服静态压剪试验机：为桥梁支座与隔震产品提供可靠数据保障

发布日期：2026-03-30 作者：点击：

在桥梁工程、高层建筑及轨道交通等现代基础设施中，橡胶支座作为关键的隔震减震部件，其抗压弹性模量、抗剪弹性模量及转角性能直接关系到工程结构的安全性与耐久性。济南鑫光试验机制造有限公司的微机控制电液伺服静态压剪试验机系列，为桥梁板式支座、盆式支座、球型支座及建筑隔震橡胶支座的成品力学性能检测提供高精度、全自动的测试解决方案。

压剪试验的核心在于准确测定橡胶支座在竖向压力与水平剪切复合作用下的力学响应。鑫光压剪试验机严格遵循国家及行业标准设计，具备以下突出优势：

1.超大吨位承载能力：针对不同规格的支座测试需求，鑫光可提供5000kN、10000kN、15000kN、20000kN乃至30000kN等多种吨位型号，满足从公路桥梁板式支座到大型铁路桥梁盆式支座的检测要求。竖向试验力覆盖范围广，水平剪切系统同样具备强大的加载能力，可真实模拟支座在实际工况下的受力状态。

2.四立柱整体铸钢结构，稳定可靠：主机采用四立柱框架式结构，横梁、底座、上下压板均采用整体铸钢结构，机架刚性强度和结构稳定性优于两立柱结构，便于准确测量试样弹性变形。试验空间无级可调，方便不同高度的支座试样安装测试。

3.高精度测控系统：配备高精度负荷传感器与位移测量系统，试验力示值精度优于±1%（1级精度），力的精度误差≤示值±1.0%（20%-50%FS），≤±0.5%FS（50%-100%FS）。位移测量分辨率高达0.001mm，可精确捕捉支座在加载过程中的微小变形。

4.多通道闭环协调加载：采用鑫光自主研发的专有多通道闭环协调加载电液伺服控制系统，支持微机控制协调多级液压加载，连续加荷平稳、无冲击和颤动现象，多级试验力保持，自动采集并储存数据、绘制曲线。控制系统支持等速率试验力、等速率应力、等速率位移等多种控制方式，控制方式间可随机/随意切换。

5.多功能试验能力：通过配置相应的附件和试验软件，可完成多种橡胶支座力学性能试验，全面覆盖：

-板式橡胶支座：抗压弹性模量试验、极限抗压强度试验、抗剪弹性模量试验、抗剪粘接性能试验、抗剪老化试验、摩擦系数试验、容许转角试验

-盆式橡胶支座：成品支座竖向承载力试验、成品支座摩擦系数试验、成品支座转动试验

-球型钢支座：成品支座竖向承载力试验、成品支座摩擦因数试验、成品支座转动力矩测定

-铁路桥梁板式、盆式和球型支座国家标准所规定的各项试验

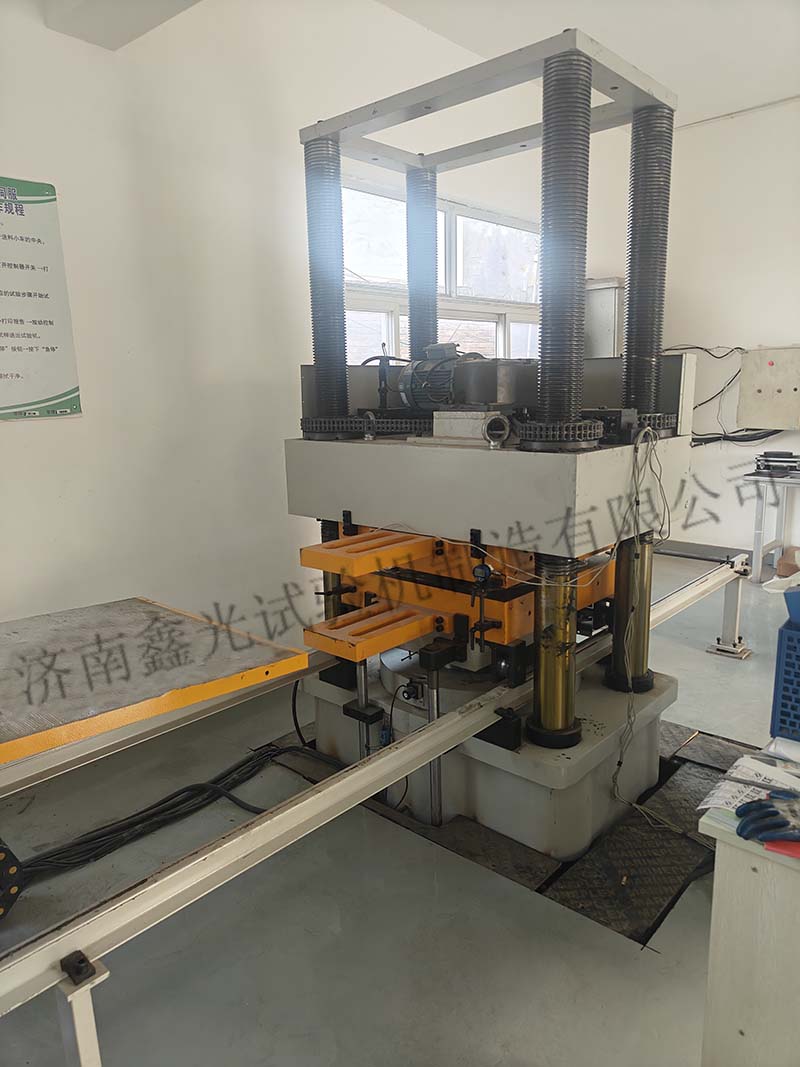

压剪试验机

鑫光压剪试验机全面符合以下国家标准及行业规范：

-JB/T11582《压剪试验机》

-GB/T2611《试验机通用技术要求》

-JT/T4-2019《公路桥梁板式橡胶支座》

-JT/T391《公路桥梁盆式支座》

-GB/T17955《球型支座技术条件》

-TB/T1893《铁路桥梁板式橡胶支座》

-TB/T2331《铁路桥梁盆式支座》

-TB/T3320《铁路桥梁球式支座》

-GB20688.4《橡胶支座第4部分：普通橡胶支座》

产品广泛应用于以下领域：

-桥梁工程：服务于公路、铁路桥梁橡胶支座的成品力学性能检测与工程验收

-建筑隔震：建筑隔震橡胶支座的极限抗压强度、抗剪弹性模量等性能试验

-质检机构：作为第三方检测认证的核心设备，执行支座产品质量监督检验

-支座生产企业：配合比设计与产品性能验证，确保出厂产品质量

关于鑫光：

济南鑫光试验机制造有限公司成立于2002年，是一家专业从事力学试验仪器研发、制造和销售的国家高新技术企业。注册资金壹亿元，公司员工120余人，建筑面积约16000平方米，各类大型数控加工中心、专用机床设备151台（套），加工生产能力位居行业前列。公司获得山东省“专精特新”中小企业、山东省“瞪羚”企业、济南市“绿色工厂”等荣誉称号，并主导国家标准GB/T16826-2023《电液伺服万能试验机》的修订工作。

公司主营产品涵盖电子万能试验机、液压万能试验机、电液伺服疲劳试验机、压剪试验机、静载锚固试验机、松弛试验机等全系列品类，广泛应用于国防军工、科研院所、质检机构及各大厂矿企业，远销北美、欧洲、中东、东南亚、韩国等国际市场。
