卧式结构，精准测控|鑫光微机控制卧式拉力试验机：为电力绝缘子及大型构件提供可靠拉伸测试保障

发布日期：2026-03-31 作者：点击：

在电力输变电工程、大型桥梁建设、海洋工程及起重吊装等领域，绝缘子、索具、锚链、钢绞线及大型结构件等产品的拉伸力学性能直接关系到工程的安全性与可靠性。济南鑫光试验机制造有限公司的微机控制卧式拉力试验机系列，为超长试样、超大吨位材料的拉伸性能检测提供高精度、全自动的测试解决方案。

传统立式拉力试验机受空间限制，难以满足超长试样（如绝缘子、钢绞线、索具等）的拉伸测试需求。鑫光卧式拉力试验机采用卧式框架结构，彻底解决了超长试样装夹困难的问题，严格遵循国家及行业标准设计，具备以下突出优势：

1.超大吨位承载能力，适配多种规格：针对不同规格的测试需求，鑫光可提供500kN、1000kN、2000kN乃至5000kN等多种吨位型号，满足从盘形悬式绝缘子到棒形支柱绝缘子、从钢绞线到大型索具等多种产品的拉伸性能检测。主机采用卧式框架结构，框架刚性强、稳定性高，确保大吨位加载时测试数据的真实可靠。

2.超长试验空间，轻松应对长试样：试验空间可根据用户需求定制，试验空间可达10米以上，充分满足绝缘子、钢绞线、锚链等超长试样的装夹要求。移动横梁采用电动驱动，可自由调整试验空间位置，操作便捷高效。

3.高精度测控系统，全程不分档：配备高精度负荷传感器与位移测量系统，试验力示值精度优于±1%（1级精度），有效测量范围覆盖2%～100%FS（全程不分档），负荷测量分辨率高达1/±500000F.S，确保测量全程精准。位移测量分辨率高达0.001mm，变形测量范围达0.2%-100%FS。

4.双工位或多工位协同加载：针对特殊测试需求，设备可配置双工位或多工位协同加载系统，实现多个试样同步测试或复杂受力状态模拟。伺服控制部分采用数字化DSP技术，实现力、位移、变形闭环控制，控制性能稳定可靠。

5.全自动闭环控制，智能加载：采用进口伺服电机与精密丝杠副或电液伺服加载方式，调速范围宽、响应速度快。控制系统支持等速率试验力、等速率应力、等速率位移等多种控制方式，PID参数可在线调整。试验过程中实时显示力-位移曲线，自动计算试验力、抗拉强度、断后伸长率等关键指标，并自动生成符合标准要求的检测报告。

6.多重安全保护与人性化软件：设备配置过载保护、过流保护、限位保护、紧急停止按钮等多重安全措施。鑫光自主研发的测控软件支持自动绘制试验曲线，数据可追溯，支持Word、Excel、PDF等多种格式报告导出，满足实验室质量管理体系要求。

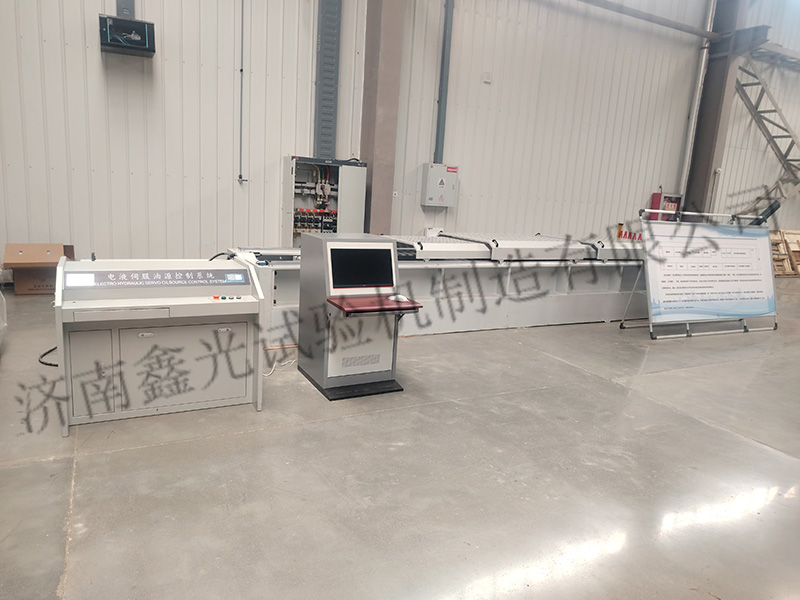

卧式拉力试验机

鑫光卧式拉力试验机全面符合以下国家标准及行业规范：

-GB/T775.3-2006《绝缘子试验方法第3部分：机械试验方法》

-GB/T4056-2019《绝缘子串元件的球窝连接尺寸》

-GB/T1001.1-2021《标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则》

-GB/T228.1-2021《金属材料拉伸试验第1部分：室温试验方法》

-GB/T2611-2007《试验机通用技术要求》

-ISO7500-1《金属材料静态单轴试验机的验证》

产品广泛应用于以下领域：

-电力行业：盘形悬式瓷绝缘子、棒形支柱绝缘子、复合绝缘子等电力装备的拉伸负荷、破坏负荷及机械性能检测

-输变电工程：绝缘子串、金具、连接件等产品的型式试验与出厂检验

-质检机构：作为第三方检测认证的核心设备，执行电力器材、金属材料等产品质量监督检验

-大型结构件：钢绞线、钢丝绳、索具、锚链、吊装带等产品的拉伸性能检测

-科研院所：新材料、新工艺的研发验证与力学性能分析

关于鑫光：

济南鑫光试验机制造有限公司成立于2002年，是一家专业从事力学试验仪器研发、制造和销售的国家高新技术企业。注册资金壹亿元，公司员工120余人，建筑面积约16000平方米，各类大型数控加工中心、专用机床设备151台（套），加工生产能力位居行业前列。公司获得山东省“专精特新”中小企业、山东省“瞪羚”企业、济南市“绿色工厂”等荣誉称号，并主导国家标准GB/T16826-2023《电液伺服万能试验机》的修订工作。

公司主营产品涵盖电子万能试验机、液压万能试验机、电液伺服疲劳试验机、卧式拉力试验机、压剪试验机、静载锚固试验机、松弛试验机等全系列品类，广泛应用于国防军工、科研院所、质检机构及各大厂矿企业，远销北美、欧洲、中东、东南亚、韩国等国际市场。
